担当（実習日）：山崎（火曜日），倉本・近藤（金曜日）

（１）概要
　センシングしながら，相手ロボットを土俵から押出したり，ひっくり返したりといった動作を行う自立型相撲ロボットを製作する．取組前や勝敗後にはパフォーマンスを行う．

(a)構成
・感知センサ（超音波センサ，光センサなど）
・勝利パフォーマンス用素子（LEDなど）
・マイコン，センシング・モータ駆動指令回路，制御プログラム，モータ，ボディ，アーム，車輪など
・相撲ロボット（図1参照）のサイズは200 mm×200 mm以内，高さは無制限

(b)競技方法
・両者は200 mm離れた場所から，超音波センサなどの信号を受けて動作開始
・足回り（車輪やキャスター）などが土俵際（俵，白）から外に出ると負け
・勝敗や，取組前と勝利（敗戦）パフォーマンスを総合して優劣を競う

(c)購入部分
・マイコン（Arduino UNO互換品），ベースキット：基幹部品（教員用意）
・台車用部材，感知センサ，LED，モータなど：在庫品または各班で購入
・土俵（φ1540 mm，鋼板（黒），土俵際（俵，白））：教員用意

(d)製作部分
・相撲ロボットのボディやアーム，車輪などは，金属または樹脂製とし，フライス盤や旋盤で加工製作する
・センサ，モータ駆動制御回路製作やアセンブリ．コネクタ，はんだ付作業
・センサ信号を認識してモータ駆動を行うためのプログラミング

（２）実習の内容
・勝利のために強靭なボディやアーム，足回りおよびそれらの動作機構などを考案し，図面の作成，加工製作を行う
・センシングやモータ駆動のための制御回路を製作し，自立動作のためのプログラムを作成する

（３）参考資料：
・例えば，高木孝頼：みんなのArduino入門，リックテレコム (2014)
・全日本ロボット相撲大会HP) 　http://www.fsi.co.jp/sumo/tournament/index.html
・Arduino公式HP) 　https://www.arduino.cc/en/software (英語)
・販売メーカー（OSOYOOなど）のチュートリアルHP，マニュアルHPなど


　　

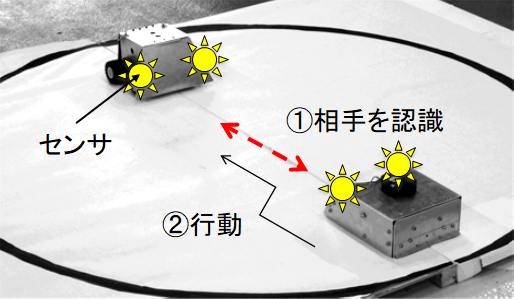

　　　　　　図１　相撲ロボットの動作イメージ

担当（実習日）：上杉（火曜日），北山（金曜日）

（１）概要
　キャタピラや脚機構などを用いて，異なる段差の階段をのぼりきり，そのあとに待ち受ける谷を越えるロボット製作に挑戦！

(a)構成
・モータ，センサおよびマイコンを搭載したロボット
・走行コース（教員準備，図１を参照）

(b)競技方法
・走行コースの各セクションを通過できるかどうか．また，全セクションを通過できる場合は走破までの時間を争う
・階段をのぼりきるまで（谷の手前まで）のロボットのサイズは幅200㎜×全長200㎜におさまっていなければならない．ただし，高さに制限は無い
・階段の段の高さは40 ㎜の1段で構成されている
・谷の幅は120㎜である．谷を渡る前に，サイズを大きくしたり，谷を越えるための機構を展開したりするなど，特別な工夫が必要である
・ライントレース機能を使っても良い

(c)購入部分
・マイコン，モータ＋減速機構（2軸），電池ボックス，赤外線センサからなる　セット（教員用意）
・階段走行機構部材，谷を越える機構部材
・追加センサ，マイコン，モータ，減速機等

(d)製作部分
・ロボットの機構，センサ取り付けの治具をフライス盤や旋盤で加工する
・階段を上る際のプログラム，谷を渡る際のプログラム

（２）実習の内容
・階段の構造を十分考慮し，階段走行機構や部品の大きさを複数案決定する
・谷越えのアイデアは様々なものが考えられる．各班で慎重に協議し，個性的なロボットを考えて欲しい

（３）参考資料：
・住野和男，林俊一共著：絵ときでわかる機構学，（2006）オーム社
・小峰龍男著：機構学の「しくみ」と「基本」，（2009）技術評論社


　　

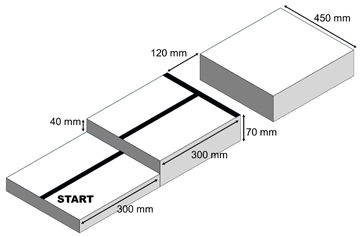

　　　　　　　　　　　　　　図１　走行コース

担当（実習日）：境田（火曜日），松村（金曜日）

（１）概要
与えられた1個のモータと乾電池2個を使って，テニスボールを遠くに飛ばす機構を考え、その飛距離を競う．

(a)構成
・モータ：マブチモータRE-280RA
・単3乾電池（2個）
・動力伝達機構(班ごとに検討)
・ボールの遠投機構(班ごとに検討)
・ボールの射出機構(班ごとに検討)

(b)競技方法
・バネ，ゴム，質量，圧縮空気等を用いた遠投機構を考案して，テニスボールを遠くに飛ばす（ボールの飛距離を競う）
　（図１参照）
・モータの動力はボールを飛ばすためのエネルギーを蓄積させるために使用する．
　ただし，初期条件はゼロとする（バネ，ゴムは無負荷，質量の位置は地面上）
・ボタン等のワンアクションにより開始して，3分以内でボールの投射までを自動で行う機構を考える

(c)購入部分
・モータ（マブチモータRE-280RA），単3乾電池（2個）：基幹部品（教員用意）
・動力伝達機構部材：各班で検討して購入(在庫品も要確認)
・遠投・射出機構部材：各班で検討して購入(在庫品も要確認)

(d)製作部分
・ボールの遠投・射出部や動力伝達部を旋盤やフライス盤等で設計図に基づいて班ごとに加工製作する

（２）実習の内容
・物体の放物運動を理解し，テニスボールの空気抵抗を考慮した投射角度について検討する
・バネ，ゴム，質量，圧縮空気等を用いたボールの遠投機構を考案する
・モータの動力を遠投機構に伝達させる動力伝達機構を考案する
・射出するための機構（磁石，機械式，センサー等）を考案する

（３）参考資料：なし


　　
　　　図１　遠投マシンのイメージ
